Memilih yang betul mesin terdampar wayar menentukan kualiti, fleksibiliti dan kapasiti pembawa arus bagi setiap konduktor terkandas yang dihasilkan di kemudahan anda. A mesin terdampar wayar memutar wayar logam individu bersama-sama menjadi satu berkas seragam, dan memilih jenis mesin yang optimum—sama ada tandan pintal berganda, terdampar planet atau terdampar tegar—secara langsung memberi kesan kepada kelajuan pengeluaran, kadar sekerap dan kos operasi jangka panjang. Panduan ini memberikan pandangan berasaskan bukti tentang cara mesin ini berfungsi, membandingkan jenis utama dengan data prestasi, dan menjawab soalan paling mendesak yang dihadapi oleh pengeluar kabel dan jurutera elektrik.

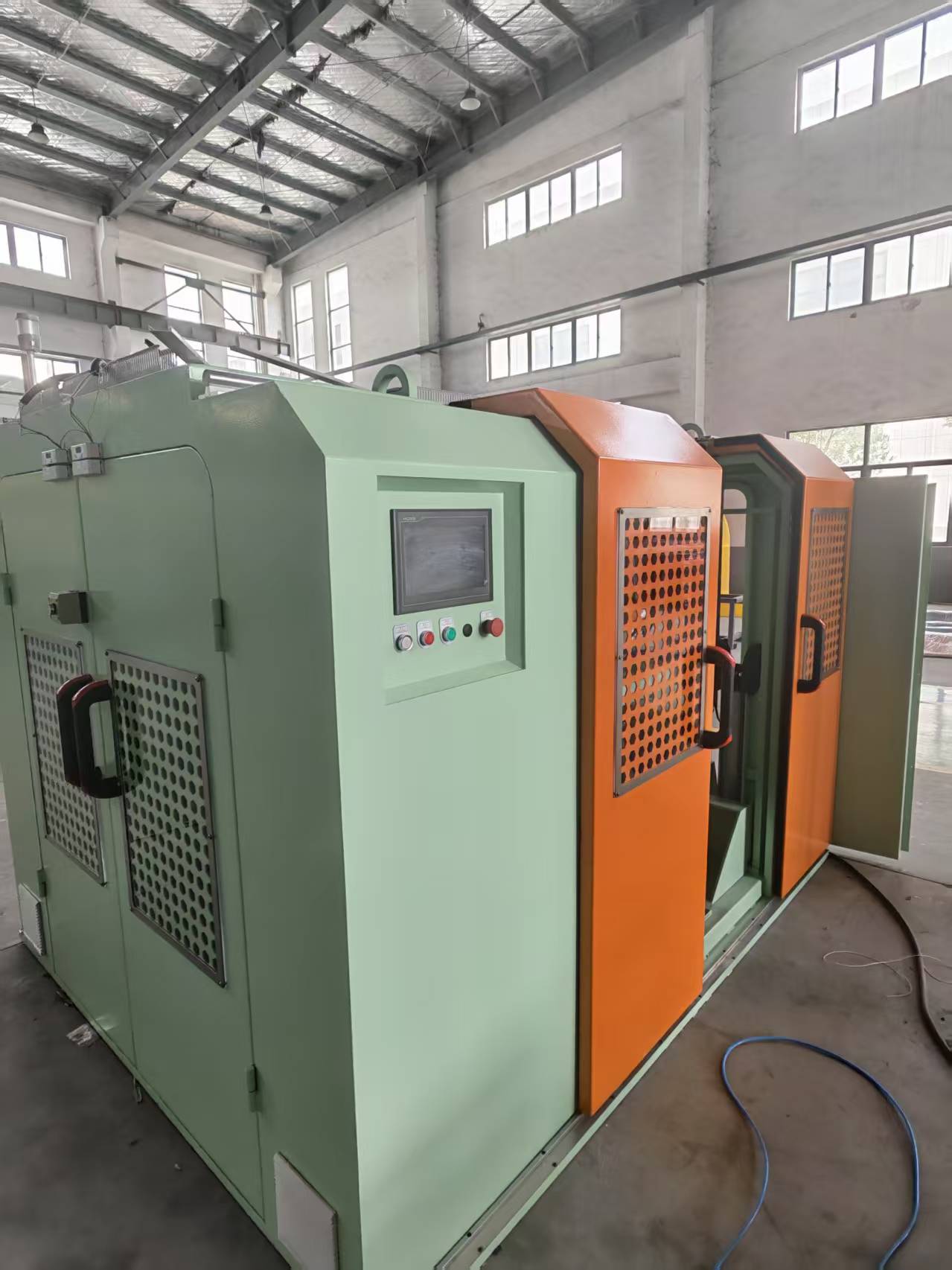

Apakah Mesin Terdampar Wayar?
Mesin terkandas wayar ialah bahagian teras peralatan yang menyatukan berbilang wayar tunggal menjadi konduktor terkandas yang padu dengan sifat mekanikal dan elektrik yang unggul. Tidak seperti konduktor pepejal, konduktor terkandas menawarkan fleksibiliti dan rintangan yang lebih tinggi secara mendadak terhadap kegagalan lesu, itulah sebabnya piawaian antarabangsa seperti IEC 60228 mengklasifikasikan konduktor mengikut kelas terkandasnya. Mesin menyuap wayar individu daripada gelendong bayar, menjajarkannya melalui plat lay atau kon hidung, dan menggunakan putaran terkawal untuk membentuk lapisan helai yang dililit secara heliks di sekeliling teras pusat.
moden mesin terdampar wayars mengendalikan keratan rentas konduktor daripada 0.05 mm² (untuk kabel perubatan ultra halus) kepada lebih 1000 mm² (untuk talian penghantaran kuasa). Menurut data yang diterbitkan oleh Kumpulan CRU pada 2025, pasaran global untuk konduktor tembaga dan aluminium terkandas berkembang pada 3.2% setiap tahun, dipacu oleh kenderaan elektrik dan pengembangan tenaga boleh diperbaharui. Pertumbuhan ini telah mendorong pengeluar untuk menggunakan lebih cepat, lebih tepat mesin terdampar wayars mampu mengekalkan toleransi panjang lay dalam ±1% pada kelajuan talian melebihi 200 meter seminit.

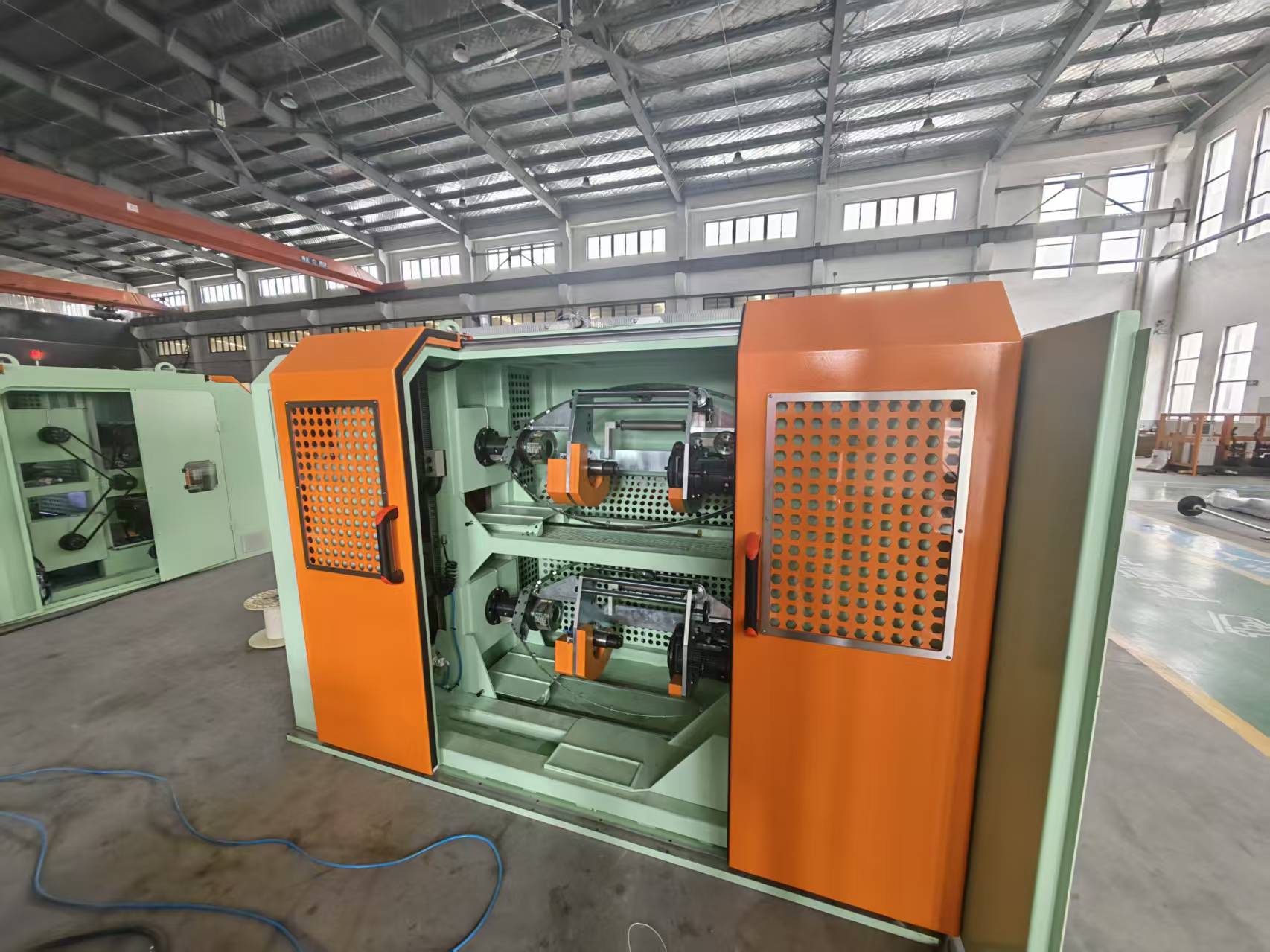

Bagaimana Mesin Terdampar Wayar Berfungsi
Prinsip operasi asas mesin terkandas wayar melibatkan memutar set elemen pembawa wayar di sekeliling paksi membujur sambil menarik helai yang dipasang melalui acuan penutup pada kadar terkawal dengan tepat. Nisbah antara kelajuan putaran (putaran seminit) dan kelajuan pengambilan linear mentakrifkan panjang lay, iaitu jarak yang diperlukan untuk satu helai untuk melengkapkan heliks 360 darjah di sekeliling teras. Panjang lay yang lebih pendek menghasilkan konduktor yang lebih fleksibel tetapi mempunyai rintangan yang lebih tinggi, manakala panjang lay yang lebih panjang memaksimumkan kekonduksian dan kekuatan tegangan.
Bergantung kepada reka bentuk mesin terdampar wayar , gerakan memusing mungkin diberikan oleh haluan berputar (dalam mesin pusingan berganda), sangkar pusingan (dalam terdampar tegar), atau gelendong berputar secara individu (dalam terdampar planet). Semua jenis berkongsi keperluan yang sama: wayar individu mesti kekal di bawah tegangan belakang terkawal untuk mengelakkan kekusutan dan memastikan geometri untaian yang konsisten. Keseluruhan proses dipantau oleh pengawal logik boleh atur cara (PLC) yang melaraskan kelajuan dan ketegangan motor dalam masa nyata. Data industri menunjukkan bahawa kawalan ketegangan digital boleh mengurangkan sekerap yang disebabkan oleh putus wayar sehingga 45% berbanding dengan sistem mekanikal semata-mata.

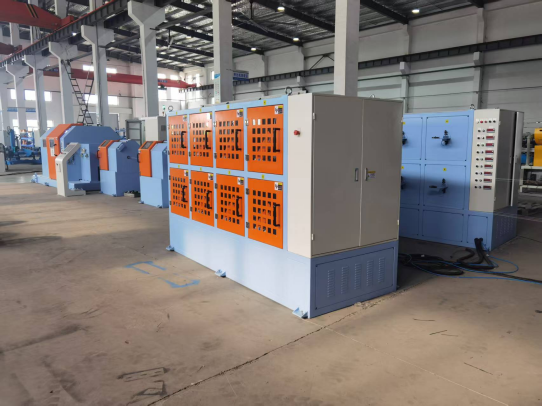

Jenis Utama Mesin Terdampar Wayar: Perbandingan Terperinci
Tiada reka bentuk mesin terkandas wayar tunggal sesuai dengan semua senario pengeluaran; setiap jenis mesin menyasarkan julat saiz konduktor tertentu, volum pengeluaran, dan keperluan ketepatan panjang lay. Jadual di bawah membezakan lima konfigurasi yang digunakan secara meluas, membolehkan penilaian langsung, dipacu data.
| Jenis Mesin | Kaedah Memusing | Julat Konduktor (mm²) | Kelajuan Talian Maks (m/min) | Ketepatan Panjang Lay Biasa | Permohonan Utama |
|---|---|---|---|---|---|
| Tandan Putar Berganda | Busur berputar, dua pusingan setiap pusingan | 0.05 – 16 | Sehingga 300 | ±2% | Wayar automotif, kord fleksibel |
| Planetary Strander | Putaran gelendong individu, tiada pusingan pada paksi wayar | 10 – 630 | Sehingga 80 | ±0.5% | Kabel kuasa, konduktor padat |
| Strander Sangkar Tegar | Sangkar tetap berputar sebagai satu unit | 16 – 1200 | Sehingga 60 | ±1% | Talian penghantaran atas kepala |
| Single Twist Strander | Satu putaran setiap revolusi pengambilan | 0.5 – 50 | Sehingga 150 | ±1.5% | Kabel kawalan, voltan sederhana |
| Tubular Strander | Wayar melalui tiub berputar | 0.2 – 95 | Sehingga 200 | ±1% | Kabel instrumentasi, wayar terlindung |

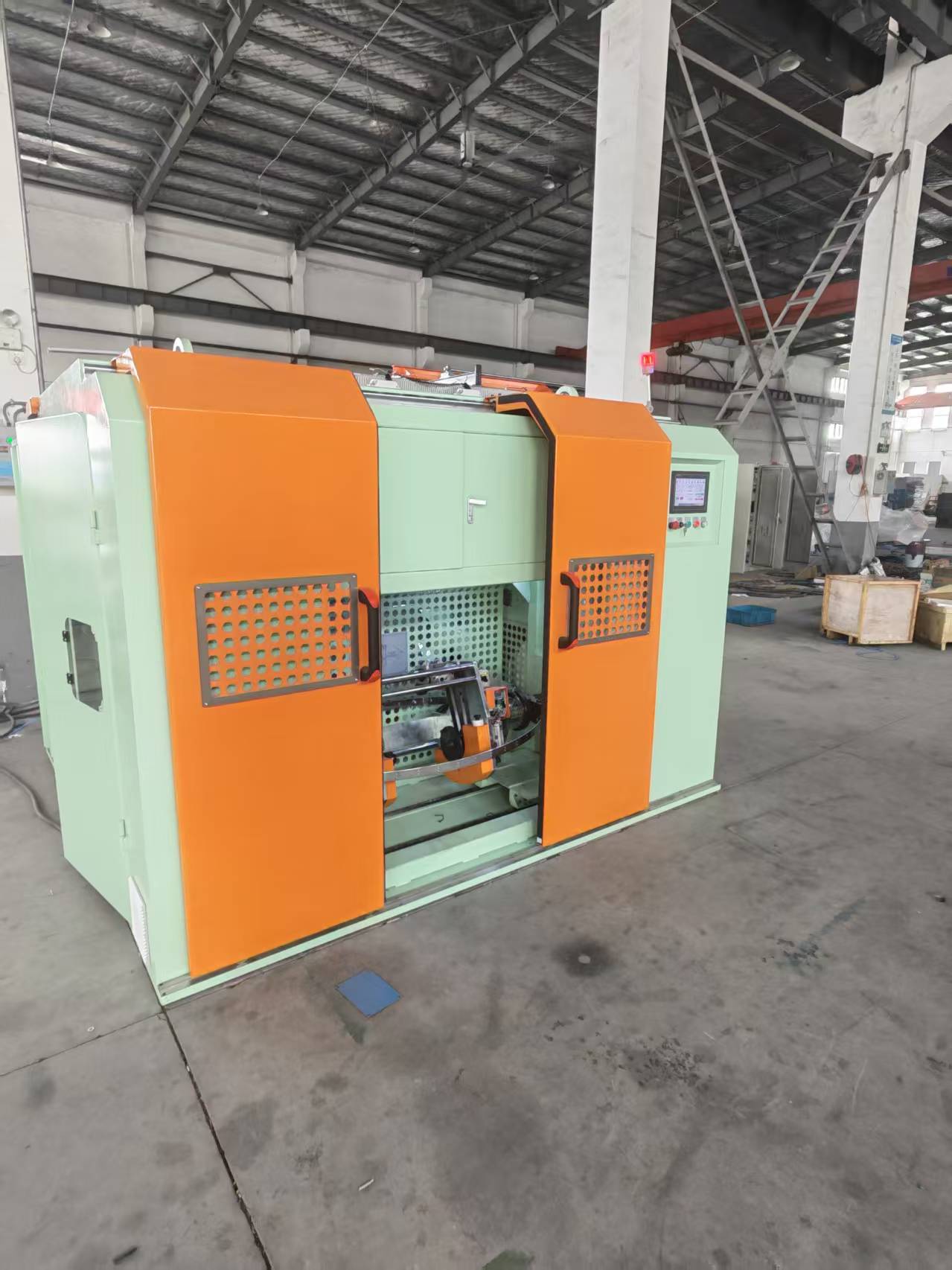

Tandan pintal dua kali mendominasi pengeluaran konduktor terkandas halus berkelajuan tinggi, manakala pengalir planet tidak boleh digantikan untuk konduktor unlay dan padat yang menuntut putaran sifar pada wayar individu. Pemilihan a mesin terdampar wayar mesti juga mempertimbangkan bilangan gelendong: terdampar planet 630 mm biasanya memuatkan 6, 12, 18, atau 24 gelendong, secara langsung menentukan bilangan helai maksimum dalam satu lapisan.
Faktor Utama untuk Memilih Mesin Terdampar Wayar
Mesin terkandas wayar optimum anda ditakrifkan oleh lima pembolehubah yang boleh diukur: keratan rentas konduktor, panjang letak yang dikehendaki, isipadu pengeluaran, jenis bahan dan keperluan untuk terkandas sepusat atau berkelompok. Penilaian sistematik mengikut urutan di bawah akan membantu anda mengelakkan kesilapan spesifikasi yang terlalu mahal atau kurang kapasiti.
- Tentukan spesifikasi konduktor. Kenal pasti saiz konduktor siap (mm² atau AWG), bilangan wayar individu, dan diameter untai. Sebagai contoh, konduktor fleksibel Kelas 5 bagi setiap IEC 60228 memerlukan kiraan untai dan diameter tertentu yang menentukan bilangan minimum kumparan pada mesin terdampar wayar .
- Tentukan panjang dan arah letak yang diperlukan. Terdampar planet boleh mengekalkan panjang lay sependek 8 kali diameter konduktor tanpa merosakkan wayar, manakala tandan pintal berganda berfungsi paling baik dengan nisbah letak 10:1 hingga 20:1. Arah letak (S atau Z) ditetapkan secara elektronik pada mesin moden.
- Kira keluaran sasaran dalam kilogram sejam. Untuk tandan pintal berkembar yang menghasilkan dawai terkandas 1.5 mm² pada 250 m/min, output boleh mencapai kira-kira 45 kg/j. Gunakan angka ini untuk memastikan mesin terdampar wayar boleh memenuhi kapasiti buku pesanan anda.
- Menilai keserasian bahan. Konduktor tembaga, aluminium dan tin tin masing-masing memerlukan bahan tunduk atau penggelek khusus untuk mengelakkan kerosakan permukaan. Terdampar aluminium, contohnya, mendapat manfaat daripada panduan bersalut seramik untuk mengurangkan pengumpulan habuk oksida.
- Nilaikan automasi dan masa pertukaran. Mesin dengan pemuatan gelendong automatik dan ukuran panjang letak laser boleh mengurangkan masa pertukaran daripada 45 minit kepada di bawah 10 minit, satu kelebihan kritikal untuk pengeluaran jangka pendek.
Kelajuan Pengeluaran dan Perbandingan Output
Keluaran pengeluaran mesin terkandas wayar pada asasnya dihadkan oleh kelajuan mekanikal komponen berputar dan kapasiti pengambilan. Jadual di bawah menyediakan data keluaran realistik untuk tiga konfigurasi biasa, berdasarkan spesifikasi pengeluar sebenar untuk konduktor kuprum terkandas 1.5 mm².
| Jenis Mesin | Kelajuan Talian (m/min) | Keluaran (kg/j) | Penggunaan Tenaga (kW) | Kadar Scrap (%) |
|---|---|---|---|---|
| Tandan Putar Berganda | 280 | 48.5 | 15 | 0.8 |
| Planetary Strander (12 bobbin) | 70 | 22.0 | 22 | 0.3 |
| Strander Sangkar Tegar | 55 | 18.2 | 30 | 0.5 |
Tandan pintal berganda mencapai hampir dua kali ganda keluaran terdampar planet untuk keratan rentas yang sama, tetapi reka bentuk planet mengurangkan kadar sekerap lebih daripada 60%. Pertukaran antara kepantasan dan ketepatan ini adalah inti kepada setiap perkara mesin terdampar wayar keputusan pembelian.
Aplikasi Merentasi Industri Utama
Sektor penggunaan akhir menentukan kelas terkandas dan oleh itu teknologi mesin terkandas wayar tertentu diperlukan. Sektor berikut bergantung pada konduktor terkandas yang dihasilkan oleh mesin ini:
- Abah-abah wayar automotif – Tandan pintal dua menghasilkan dinding nipis, konduktor terkandas yang sangat fleksibel yang diperlukan untuk pendawaian petak enjin, di mana rintangan getaran adalah yang paling utama.
- Penghantaran dan pengagihan kuasa – Sangkar tegar dan terdampar planet mengeluarkan konduktor sepusat padat untuk kabel voltan sederhana dan tinggi sehingga 500 kV, memastikan pengagihan arus seragam.
- Sistem tenaga boleh diperbaharui – Pengkabelan ladang solar dan turbin angin memerlukan konduktor kuprum tin terkandas halus yang dihasilkan pada tandan berkelajuan tinggi untuk menahan kakisan dan kitaran haba.
- Kereta api dan transit massa – Kabel stok bergolek memerlukan konduktor yang sangat fleksibel (Kelas 6 setiap IEC 60228) yang sering dibuat pada mesin planet untuk mencapai kiraan untaian ultra-halus.
- Peranti perubatan dan robotik – Terdampar ultra-halus di bawah 0.05 mm² menggunakan untai tiub atau lilitan tunggal khusus untuk mengelakkan pemecahan wayar tembaga atau aloi tembaga yang halus.
Analisis Kos dan Pulangan Pelaburan
Mesin terkandas wayar mewakili pelaburan modal yang besar, tetapi analisis jumlah kos pemilikan yang terperinci sering mendedahkan bahawa mesin berharga lebih tinggi dengan kawalan ketepatan membayar sendiri dalam masa tiga tahun melalui sekerap yang dikurangkan dan penukaran yang lebih pantas. Jadual di bawah membandingkan struktur kos lima tahun untuk tandan pintal berganda berbanding terdampar planet, dengan mengandaikan operasi anjakan tunggal menghasilkan 200 tan kuprum terkandas setiap tahun.
| Kategori Kos | Tandan Putar Berganda | Planetary Strander (12 bobbin) |
|---|---|---|
| Kos Peralatan Permulaan (USD) | $85,000 | $210,000 |
| Kos Tenaga Tahunan (pada $0.12/kWj) | $2,160 | $3,170 |
| Purata Kerugian Scrap setiap Tahun | $4,600 | $1,800 |
| Kos Penyelenggaraan Biasa / Tahun | $3,200 | $4,800 |
| Jumlah Kos Operasi 5 Tahun | $135,800 | $258,650 |
Bagi pengilang yang pakar dalam pengalir dinding nipis automotif, tandan pintal berganda memberikan kos terendah bagi setiap kilogram. Untuk utiliti yang memerlukan konduktor sepusat padat, planet mesin terdampar wayar kekal sebagai satu-satunya pilihan teknikal yang berdaya maju walaupun kos pendahuluannya lebih tinggi.
Amalan Terbaik Penyelenggaraan untuk Hayat Mesin yang Panjang
Penyelenggaraan pencegahan pada mesin terkandas wayar tertumpu pada tiga elemen: pemeriksaan galas haluan atau sangkar, penentukuran sensor ketegangan dan pemantauan haus panduan wayar. Malah sisihan kecil dalam komponen ini boleh menyebabkan ralat panjang dan kerosakan konduktor. Rutin penyelenggaraan berstruktur menghasilkan hasil yang boleh diukur; tinjauan 2022 ke atas 47 loji kabel oleh Wire Association International mendapati kemudahan dengan penyelenggaraan pencegahan mingguan melaporkan 27% lebih sedikit kejadian masa henti yang tidak dirancang berbanding kemudahan yang mempunyai semakan bulanan.
- Periksa galas tunduk dan berus karbon setiap 200 jam operasi. Dalam tandan pintal berganda, galas busur yang haus menyebabkan getaran yang secara langsung memberi kesan kepada konsistensi panjang lay. Gantikan galas yang menunjukkan permainan jejari melebihi 0.02 mm.
- Kalibrasi lengan penari dan penderia ketegangan setiap bulan. Sisihan tegangan lebih daripada 5% antara wayar individu mengakibatkan terkandas tidak sekata dan boleh mencipta tompok rintangan tinggi dalam konduktor siap.
- Gantikan pemandu wayar seramik atau keluli yang dikeraskan pada tanda pertama alur. Kedalaman alur lebih daripada 0.1 mm boleh melelas permukaan wayar dan memasukkan zarah oksida ke dalam untaian, mengurangkan kekonduksian.
- Pelincir gear dan mekanisme lintasan mengikut jadual OEM. Gunakan gred gris yang ditentukan; pelincir yang tidak sepadan boleh menyebabkan kotak gear menjadi terlalu panas dalam masa 500 jam operasi berterusan.
- Sahkan panjang letak menggunakan sistem pengukuran laser setiap minggu. Hanyutan berkala dalam panjang letak selalunya menunjukkan capstan tergelincir atau gandingan pengekod yang haus, yang boleh dibetulkan sebelum ia menghasilkan produk luar spesifikasi.
Automasi dan Industri 4.0 dalam Mesin Wire Stranding
Mesin terdampar wayar terkini menyepadukan pemantauan panjang letak masa nyata, algoritma penyelenggaraan ramalan dan sistem perubahan gelendong automatik untuk menolak keberkesanan peralatan keseluruhan (OEE) melebihi 85%. Penderia getaran pada haluan dan galas motor menyuap data kepada pengawal pusat yang meramalkan kegagalan galas sehingga 60 jam lebih awal, membenarkan penggantian berjadual dan bukannya penutupan kecemasan. Pemuatan bobbin automatik mengurangkan campur tangan pengendali daripada 12 perubahan manual setiap syif kepada sifar, hampir menghapuskan punca paling biasa bagi putus rantai berkaitan persediaan.
Dari sudut kualiti, tatasusunan mikrometer laser secara berterusan mengukur diameter konduktor terkandas dan membandingkannya dengan nilai sasaran. Jika diameter hanyut lebih daripada 0.02 mm, PLC melaraskan kelajuan capstan atau ketegangan gelendong untuk membetulkan ralat. Menurut kertas teknikal 2024 yang dibentangkan di Simposium Wayar & Kabel Antarabangsa, kawalan gelung tertutup ini mengurangkan variasi diameter sebanyak 68% berbanding mesin gelung terbuka konvensional. Oleh kerana piawaian sambungan seperti OPC UA menjadi universal, setiap mesin terdampar wayar kini boleh berkomunikasi secara terus dengan sistem pelaksanaan pembuatan kilang, memberikan kebolehkesanan sehingga ke peringkat kekili individu.
Soalan Lazim
Apakah perbezaan antara tandan dan terdampar sepusat?
Bunching, dilakukan secara berganda mesin terdampar wayar , memutar semua wayar bersama-sama ke arah yang sama tanpa struktur lapisan geometri yang ditentukan. Terdampar sepusat, biasanya dilakukan pada terdampar planet atau tegar, menyusun wayar dalam lapisan heliks yang tepat di sekeliling teras pusat. Konduktor sepusat mempunyai permukaan yang lebih licin dan pengagihan arus yang lebih seragam, manakala konduktor berkelompok lebih fleksibel dan lebih cepat untuk dihasilkan.
Bagaimanakah panjang meletakkan mempengaruhi prestasi konduktor?
Panjang lay mempunyai hubungan songsang langsung dengan fleksibiliti dan hubungan langsung dengan kekonduksian. Panjang letak yang pendek (cth., 8–12 kali diameter luar) meningkatkan fleksibiliti tetapi sedikit meningkatkan rintangan elektrik kerana laluan semasa menjadi lebih panjang. Dalam a mesin terdampar wayar , panjang letak ditetapkan oleh nisbah kelajuan ambilan kepada RPM pemutar, dan ia mesti kekal dalam toleransi yang ditentukan oleh piawaian seperti ASTM B8 untuk konduktor tembaga terkandas sepusat-letak.
Bolehkah satu mesin mengikat kedua-dua kuprum dan aluminium?
Ya, paling moden mesin terdampar wayars boleh memproses kedua-dua tembaga dan aluminium, tetapi panduan wayar, lengan capstan, dan tetapan ketegangan mesti disesuaikan. Kekuatan tegangan rendah aluminium dan kecenderungan menghasilkan habuk oksida memerlukan tegangan belakang yang dikurangkan (biasanya 10–15% lebih rendah daripada tembaga) dan penggunaan permukaan sentuhan keluli tahan karat seramik atau digilap untuk mengelakkan pedih.
Apakah tanda-tanda bahawa mesin terkandas memerlukan penggantian bearing?
Peningkatan getaran dirasai pada bingkai mesin, perubahan bunyi berirama semasa operasi, dan hanyut dalam panjang lay di luar ±2% tanpa arahan PLC yang sepadan semuanya menunjukkan kemungkinan kehausan galas. Pada pusingan berganda mesin terdampar wayar , galas tunduk hendaklah diganti apabila halaju getaran melebihi 4.5 mm/s RMS, seperti yang diukur pada perumah galas.
Membuat Pelaburan yang Tepat dalam Mesin Terkandas Dawai
Memilih a mesin terdampar wayar pada asasnya adalah keputusan tentang mengimbangi kelajuan dengan ketepatan geometri, dan kos modal terhadap kehilangan sekerap. Untuk pengeluaran volum tinggi konduktor fleksibel di bawah 10 mm², tandan pintal dua kali menawarkan output yang tidak dapat ditandingi setiap dolar. Untuk kabel kuasa dan konduktor sepusat padat, terdampar planet atau sangkar tegar bukan sahaja lebih baik tetapi secara teknikalnya diperlukan untuk memenuhi piawaian antarabangsa. Dengan menjajarkan keperluan pengeluaran anda dengan data dan perbandingan yang dibentangkan di sini, anda boleh menentukan a mesin terdampar wayar yang akan memberikan kualiti yang konsisten dan pulangan pelaburan yang kukuh ke dalam dekad yang akan datang.
