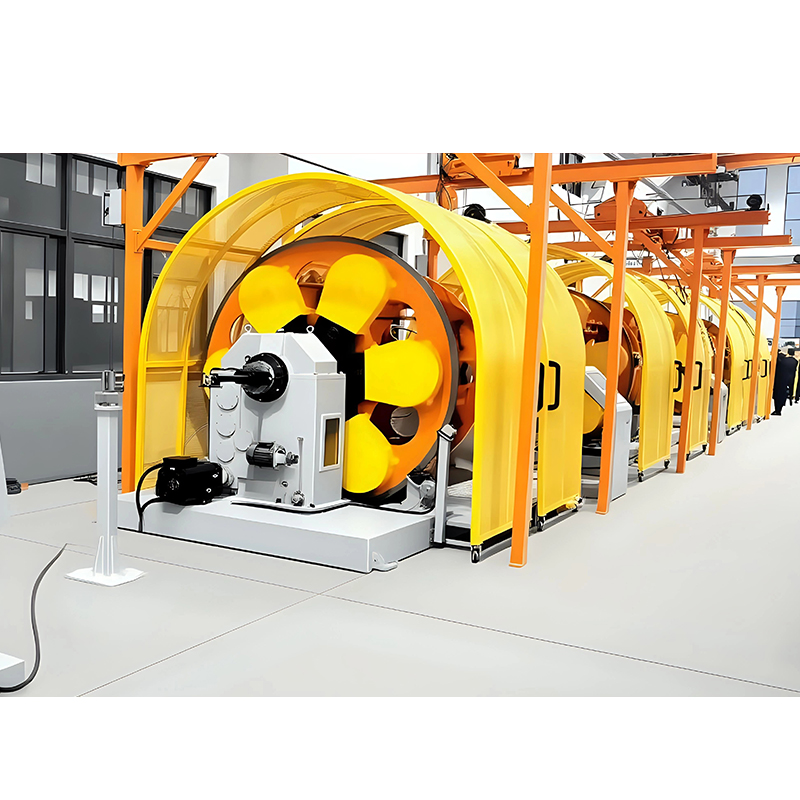

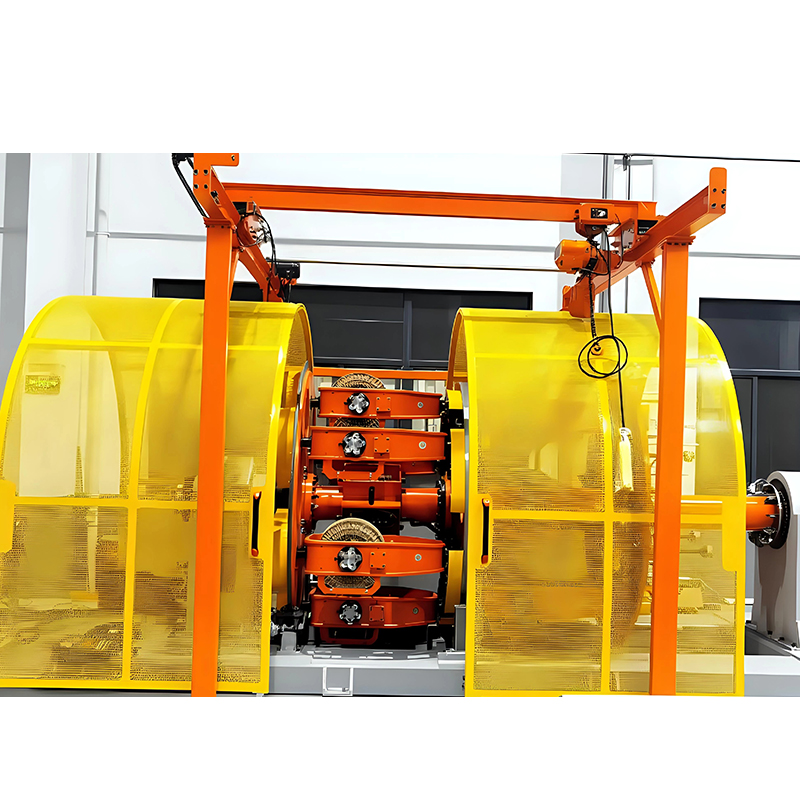

The Mesin Memusing Planetary/Pair berfungsi sebagai peralatan teras untuk menghasilkan kabel ketepatan kompleks berprestasi tinggi. Ia direka khusus untuk pengeluaran kabel khusus yang menuntut standard yang sangat tinggi untuk prestasi elektrik, kekuatan mekanikal, fleksibiliti dan konsistensi. Peralatan ini beroperasi pada prinsip gerakan terkoordinasi ketepatan, membolehkan berbilang teras berputar dan bergerak dengan tepat dan serentak di sekeliling paksi pusat, meniru gerakan orbital cakerawala untuk memastikan simetri geometri yang optimum dan kestabilan struktur semasa proses terkandas. Mesin Terdampar Planetary dengan berkesan mengawal tegasan baki dalaman dalam teras semasa terkandas berkelajuan tinggi, mengekalkan sifat fizikal asal wayar, dan melengkapkan terkandas bersama-sama dengan pembungkus pelindung/perlindungan dua lapisan melalui proses berterusan bersepadu, meningkatkan kecekapan pengeluaran dan keseragaman produk dengan ketara.
Prinsip Teknikal Teras
Seni Bina Pergerakan Planetary: Menggunakan sistem transmisi gear planet yang unik, membolehkan berbilang unit hasil melakukan revolusi kompaun di sekitar paksi pengambilan pusat bersama-sama dengan putaran mereka sendiri, mencapai kawalan panjang letak yang tepat dan keseimbangan ketegangan.
Mekanisme Pengoptimuman Tekanan: Menggunakan teknologi pampasan tork terbalik untuk secara aktif mengatasi tekanan kilasan semasa terkandas, meminimumkan kecenderungan spring-back wayar untuk memastikan kestabilan dimensi dan kebolehpercayaan perkhidmatan jangka panjang kabel siap.
Modul Proses Bersepadu: Menggabungkan proses terdampar, pembalut perisai (jalinan kerajang) dan pitam ke dalam satu aliran berterusan, menghapuskan turun naik kualiti yang disebabkan oleh peralihan proses dan memastikan lekatan yang ketat dan ketumpatan seragam lapisan pelindung ke teras kabel.
Kawasan Aplikasi Biasa
Kabel Penghantaran Data Berkelajuan Tinggi: Menghasilkan kabel data yang mematuhi USB 3.1 , Thunderbolt, QSFP dan piawaian antara sambungan berkelajuan tinggi yang lain, memastikan integriti isyarat dan crosstalk yang rendah.
Kabel Peranti Perubatan Khusus: Menghasilkan kabel berbilang teras untuk peralatan diagnostik perubatan, memenuhi keperluan biokompatibiliti sambil menjamin kebolehpercayaan yang tinggi dalam persekitaran perubatan yang kompleks.
Kabel Aplikasi Dinamik: Direka khusus untuk sistem pembawa kabel dan kabel sambungan robotik, menawarkan rintangan lenturan lentur yang sangat baik dan toleransi tekanan mekanikal.
Kabel Arus Tinggi Tenaga Baharu: Menghasilkan kabel arus tinggi untuk stesen pengecasan kenderaan elektrik dan sistem penyimpanan tenaga, memenuhi keperluan keselamatan dan ketahanan elektrik dalam persekitaran suhu tinggi.
Kabel Struktur Komposit Khas: Mengendalikan struktur kompleks seperti kiraan teras yang tinggi, konduktor berbentuk khas, dan perisai komposit (jalinan kerajang dua lapisan), memastikan kebolehkawalan proses dan konsistensi produk.
Perbandingan Jenis Peralatan
| Jenis Peralatan | Prinsip Kerja | Struktur Kabel yang Sesuai | Kiraan Teras Maks | Kelajuan Terdampar | Ciri-ciri Aplikasi |
| Sangkar Planetary Strander | Pemacu gear planet, putaran keseluruhan | Kabel kuasa, Kabel kawalan | 7-61 teras | Kelajuan Sederhana-Tinggi | Struktur teguh, sesuai untuk terdampar keratan rentas yang besar |
| Tubular Strander | Putaran tiub, bayaran tetap | Kabel komunikasi, Kabel data | 1-30 teras | Kelajuan Tinggi | Jejak padat, penukaran tolok mudah |
| Strander Berkelajuan Tinggi | Prinsip pusingan tunggal, putaran busur | Wayar elektronik, Wayar automotif | 1-7 teras | Kelajuan Ultra Tinggi | Kecekapan pengeluaran yang tinggi, sesuai untuk wayar halus |
| Twister Pasangan Putar Belakang | Putar belakang aktif, penjejakan segerak | Kabel pasangan berkelajuan tinggi, Pasangan berbeza | 2 teras | Kelajuan Tinggi | Pembalikan pusingan lengkap, prestasi penghantaran isyarat yang sangat baik |
Panduan Penyelenggaraan Profesional
Titik Penyelenggaraan Rutin:
-
Periksa paras minyak dan pencemaran kotak gear planet secara kerap; ujian sampel disyorkan setiap 500 waktu operasi.
-
Penentukuran sistem kawalan ketegangan perlu dilakukan setiap bulan, memastikan ralat ketegangan merentas unit hasil adalah <±5%.
-
Pembersihan mingguan dan pemeriksaan haus berkas dan takal pemandu untuk mengelakkan calar permukaan wayar.
Pengurusan Kitaran Hayat Komponen Kritikal:
-
Set Gear Planet: Pemeriksaan profesional disyorkan setiap 15,000 waktu operasi.
-
Galas gelendong: Semak pelepasan setiap 10,000 jam; penggantian yang dirancang pada 24,000 jam.
-
Pemacu Servo: Ujian prestasi komprehensif dan peningkatan perisian tegar setiap 5 tahun.
Langkah Pengekalan Ketepatan:
-
Pengesahan suku tahunan ketepatan panjang lay terdampar menggunakan alat pengukur laser.
-
Pembetulan pengimbangan dinamik separuh tahunan untuk keseluruhan mesin untuk mengurangkan getaran semasa operasi berkelajuan tinggi.
-
Baik pulih tahunan untuk memeriksa kelegaan pemasangan dan penjajaran semua bahagian yang bergerak.
Soalan Teknikal yang Lazim
S1: Apakah perbezaan utama antara Mesin Terdampar Planetary dan peralatan terdampar tradisional?
A: Mesin Terdampar Planetary menggunakan seni bina gerakan planet di mana setiap unit hasil berputar mengelilingi paksi tengah sambil mengekalkan putarannya sendiri, mencapai kawalan sudut terkandas dan keseimbangan tegasan yang tepat. Peralatan tradisional biasanya menggunakan kaedah putaran tunggal, menjadikannya sukar untuk menghapuskan tork dalaman sepenuhnya.
S2: Bagaimana untuk memilih jenis peralatan terkandas yang sesuai?
A: Pemilihan harus mengambil kira kerumitan struktur kabel, kiraan teras, saiz konduktor, keperluan kelajuan pengeluaran dan keperluan perisai. Mesin Terdampar Planetary amat sesuai untuk kabel kompleks berketepatan tinggi, berbilang teras, yang memerlukan perisai komposit, manakala Tubular Stranders lebih sesuai untuk senario pengeluaran sederhana berkelajuan tinggi.
S3: Bagaimanakah kapasiti pengeluaran peralatan dinilai?
A: Kapasiti sebenar bergantung pada faktor seperti kiraan teras, panjang letak terkandas dan diameter wayar. Contohnya, dengan Newtopp Precision NP-500 Planetary Stranding Machine menghasilkan kabel 18AWG 7 teras, kelajuan maksimum boleh mencapai 60 m/min, dengan kapasiti teori 24 jam lebih kurang 86,400 meter.
S4: Apakah peningkatan peralatan dan keupayaan pengembangan?
A: Mesin Terdampar Planetari Moden menampilkan reka bentuk modular, membolehkan pengembangan berfungsi dengan menambahkan unit hasil, menyepadukan modul pemeriksaan sebaris, atau menaik taraf sistem kawalan. Peralatan Newtopp Precision menyokong peningkatan daripada konfigurasi asas kepada barisan pengeluaran pintar automatik sepenuhnya.
