penggunaan: Sesuai untuk pusingan belakang dan pusingan kosong pasangan pendawaian teras penebat kabel data seperti Cat-5, Cat-5e, Cat-6 dan HDMI 2.1, dsb.
ciri: Putar belakang sebelum berpasangan memulas dan mengurangkan kerosakan wayar semasa proses memulas. Mesin pusing belakang dan pusing berpasangan berfungsi bersama.
Bahagian utama: Φ500 Mesin bayar pusing belakang aktif dan mesin putar sepasang Φ500

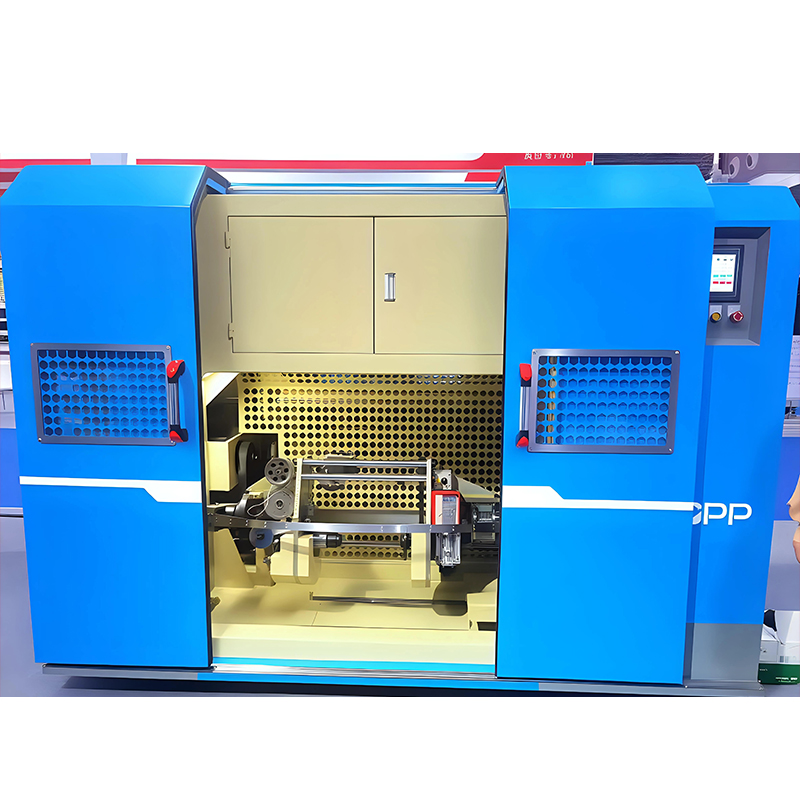

The Mesin Terdampar Pasangan Putar Belakang Jenis Mendatar/Menegak ialah peralatan penting dalam pembuatan kabel data mewah. Ia direka khusus untuk pasangan pusing belakang dan pusingan kosong wayar teras bertebat yang digunakan dalam kabel data ketepatan seperti Cat-5, Cat-5e, Cat-6 dan HDMI 2.1. Teras mesin ini terletak pada mod operasi "back-twist dahulu, kemudian pair-twist", yang secara berkesan mengurangkan tekanan wayar dan kerosakan semasa proses terkandas. Ini memastikan kestabilan dan ketekalan prestasi elektrik pasangan wayar, membentuk asas untuk menghasilkan kabel penghantaran data berprestasi tinggi dan kependaman rendah.
Sebagai komponen utama dalam matriks produk peralatan kabel Jiangsu Newtopp Precision Machinery Co., Ltd., Back-Twist Pair Stranding Machine ini menggabungkan lebih sedekad pengalaman R&D dalam bidang pembuatan jentera berketepatan tinggi, mencerminkan usaha konsisten kami terhadap falsafah kejuruteraan iaitu "ketepatan, kecekapan dan kebolehpercayaan."
Analisis Prinsip Teknikal Mendalam

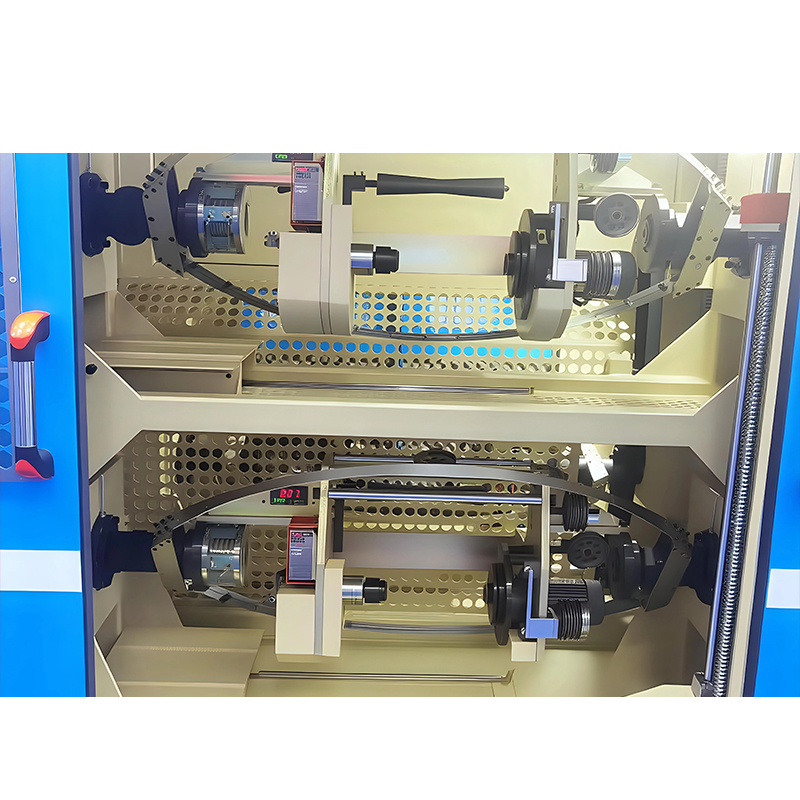

Peralatan ini beroperasi melalui kerja yang diselaraskan oleh mesin bayar pusing belakang aktif Φ500 dan mesin terdampar pasangan Φ500. Prinsip terasnya ialah unit bayar pusing belakang aktif meneutralkan kilasan sedia ada wayar teras yang dijana semasa putaran longgar dalam masa nyata, meletakkan wayar teras dalam keadaan "kilasan sifar" atau tegasan baki minimum sebelum ia memasuki unit terkandas. Selepas itu, mesin terdampar pasangan memulas dua wayar teras menjadi sepasang dengan kawalan padang ketepatan tinggi.
Proses ini meminimumkan isu seperti kerosakan mikro pada lapisan penebat dan perubahan dalam kadar pemanjangan konduktor yang disebabkan oleh pengumpulan tork dalam terdampar pasangan tradisional, meningkatkan dengan ketara parameter prestasi elektrik utama pasangan wayar, termasuk Return Loss dan Near-End Crosstalk (NEXT).
Kes Permohonan Biasa
| Jenis Kabel | Penerangan Permohonan | Keperluan Prestasi untuk Mesin Terdampar Pasangan Putar Belakang |
|---|---|---|
| Kucing-6/6A | Gigabit/10-Gigabit Ethernet | Memerlukan ketepatan dan ketekalan terkandas yang sangat tinggi untuk menjamin prestasi penghantaran pada frekuensi 250MHz dan ke atas. Proses pusing belakang mengurangkan kecacatan, memastikan pematuhan saluran. |
| HDMI 2.1 | Penghantaran Audio-Video Ultra-Definisi Tinggi | Menyokong kelajuan tinggi sehingga 48Gbps, menuntut simetri pasangan yang ketat dan integriti isyarat. Peralatan memastikan pasangan seragam terkandas dan kerosakan yang rendah. |
| Kabel Data Berkelajuan Tinggi Khusus | Pusat Data, Sambungan Dalaman Pelayan | Selalunya mesti memenuhi keperluan impedans dan pengecilan yang lebih ketat. Kestabilan mesin dan ketepatan tinggi menjamin pengeluaran kumpulan produk yang layak. |
Memanfaatkan kekuatan R&D Perusahaan Berteknologi Tinggi Nasional, Newtopp Precision mereka bentuk Mesin Terdampar Back-Twist Pair untuk memenuhi sepenuhnya keperluan ketat bagi aplikasi mewah yang disebutkan di atas untuk pembuatan wayar asas.
Penyelenggaraan dan Sokongan Teknikal
Untuk memastikan Mesin Terdampar Pasangan Putar Belakang Jenis Mendatar/Menegak mengekalkan ketepatan dan kestabilan optimum untuk jangka masa panjang, Newtopp mengesyorkan agar anda mematuhi garis panduan penyelenggaraan berikut:
Pemeriksaan Harian: Periksa tekanan komponen pneumatik, tindak balas sistem ketegangan, kenaikan suhu galas utama, dan sebarang getaran yang tidak normal.
Penyelenggaraan Tetap: Isi semula gris yang ditentukan untuk komponen berputar (cth., galas pusing belakang, galas tunduk terkandas) mengikut jadual, bersihkan penderia fotoelektrik dan periksa serta ketatkan semua sambungan elektrik.
Penentukuran Ketepatan: Tentukur sudut pusing belakang dan pic terdampar secara berkala menggunakan instrumen profesional. Perkhidmatan ini boleh disediakan oleh jurutera profesional Newtopp.
Newtopp Precision memastikan kualiti setiap mesin yang dihantar melalui Sistem Pengurusan Kualiti ISO9001nya. Disokong oleh sistem perkhidmatan rangkaian penuh yang meliputi R&D, pembuatan dan jualan, kami menyediakan pelanggan dengan sokongan menyeluruh daripada pemasangan dan pentauliahan, latihan pengendali, kepada bantuan teknikal sepanjang hayat.
Soalan Lazim (FAQ)
S: Mengapakah langkah "putar belakang" diperlukan dalam pembuatan pasangan kabel data?
A: Putar belakang digunakan untuk menghapuskan tegasan putaran yang terkumpul dalam wayar teras berpenebat semasa proses pembayaran. Tanpa berpusing ke belakang, terdampar pasangan langsung akan menyebabkan tekanan ini membawa kepada ubah bentuk mikro struktur dalaman wayar, memberi kesan teruk kepada kestabilan impedans ciri dan penunjuk crosstalk semasa penghantaran isyarat frekuensi tinggi. Ini menyukarkan kabel untuk lulus ujian standard tinggi seperti Cat-6/HDMI 2.1.
S: Apakah kelebihan khusus Mesin Terdampar Back-Twist Pair Newtopp berbanding pasangan kembar biasa?
A: Kelebihan teras ialah sinergi bersepadu "putar balik aktif" dan "terdampar pasangan berketepatan tinggi." Pasangan kembar biasa tidak mempunyai twist ke belakang atau hanya mempunyai pampasan over-twist yang mudah, yang boleh menyebabkan kerosakan wayar dengan mudah. Peralatan kami mencapai pusingan belakang aktif melalui sistem kawalan ketepatan, melindungi wayar daripada punca. Pada masa yang sama, unit terdampar, dengan reka bentuk ketegaran tinggi dan pemacu lanjutan, memastikan panjang letak yang sangat seragam dan konsisten. Ini secara langsung meningkatkan kadar hasil lulus pertama prestasi elektrik produk dan hasil pengeluaran keseluruhan.
S: Apakah faktor utama yang perlu dipertimbangkan semasa memilih antara jenis Mendatar dan Menegak?
A: Pertimbangan utama ialah susun atur spatial bengkel (ruang memanjang atau tinggi). Kedua, pertimbangkan tabiat operasi dan penyelenggaraan. Jenis mendatar memudahkan operasi dan sesuai untuk kebanyakan bengkel tradisional. Jenis menegak menjimatkan ruang lantai dan sesuai untuk barisan pengeluaran moden dengan automasi tinggi dan susun atur padat. Jurutera jualan Newtopp boleh memberikan pengesyoran pemilihan optimum berdasarkan pelan lantai khusus anda.
S: Bolehkah peralatan menampung pengeluaran wayar teras dengan spesifikasi yang berbeza (cth., diameter, panjang lay)?
A: ya. Mesin Terdampar Pasangan Back-Twist Newtopp direka untuk serba boleh yang baik. Pengeluaran boleh ditukar dengan cepat antara spesifikasi pasangan wayar yang berbeza dengan menukar gelendong bayar, melaraskan penegang dan mengubah suai parameter terkandas (seperti kelajuan, padang, dll.) pada skrin sentuh. Kami menyediakan manual operasi terperinci dan panduan tetapan parameter.
S: Sebagai pengeluar peralatan, bagaimanakah Newtopp memastikan operasi mesin yang stabil jangka panjang?
A: Pertama, komponen teras seperti gelendong utama, galas dan sistem servo diperoleh daripada jenama terkenal di peringkat antarabangsa. Kedua, kami memiliki pusat R&D dan pusat kemasan bebas, yang membolehkan pemesinan ketepatan dalaman bahagian struktur utama untuk memastikan kualiti asas. Akhir sekali, kami menyediakan sokongan selepas jualan yang komprehensif, termasuk diagnostik jauh, bekalan alat ganti dan susulan tetap, memastikan barisan pengeluaran pelanggan kami beroperasi secara berterusan dan cekap. Sistem Pengurusan Alam Sekitar ISO14001 kami juga memberi komitmen kepada kami untuk mengamalkan tanggungjawab alam sekitar dalam pembuatan dan perkhidmatan peralatan.
