A mesin terkandas planet ialah sekeping peralatan pembuatan wayar dan kabel yang sangat khusus yang memutar berbilang untaian wayar bersama-sama mengelilingi teras atau paksi pusat sambil mengekalkan kelurusan dan ketegangan mutlak setiap helai individu melalui gerakan planet yang unik. Tidak seperti tandan tradisional atau terdampar sangkar tegar, a mesin terkandas planet memastikan bahawa setiap gelendong wayar berputar mengelilingi paksinya sendiri semasa ia mengelilingi aci tengah mesin, menghapuskan sepenuhnya sebarang belitan atau belitan belakang yang tidak diingini dalam filamen individu. Menurut data industri daripada Persatuan Wayar & Jentera Antarabangsa (IWMA), teknologi terkandas planet telah menjadi sangat diperlukan dalam pengeluaran kabel kuasa voltan tinggi, kabel dasar laut dan talian penghantaran data yang canggih, di mana ketepatan panjang lay dan integriti mekanikal konduktor yang terkandas adalah yang terpenting kepada prestasi elektrik akhir dan keselamatan operasi.

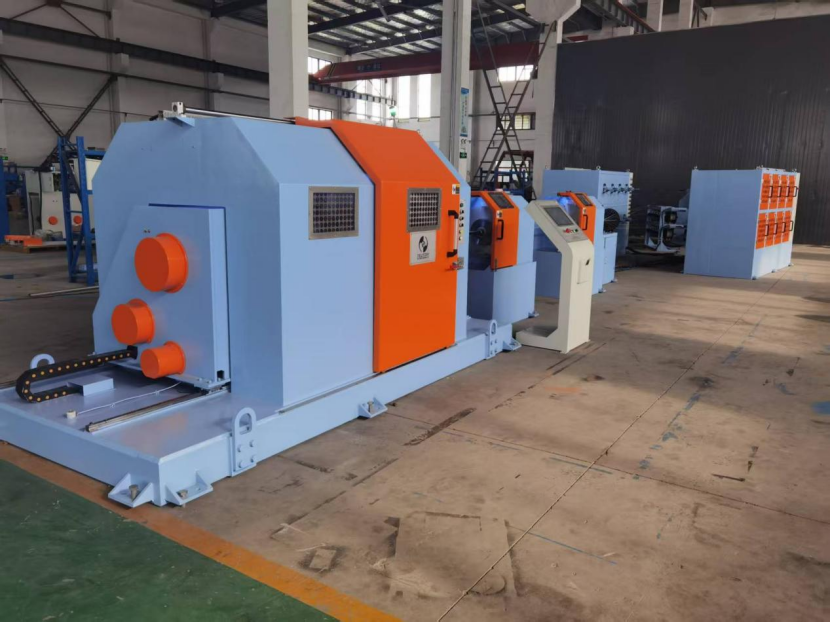

Apakah Mesin Terdampar Planetary dan Bagaimana Ia Beroperasi?

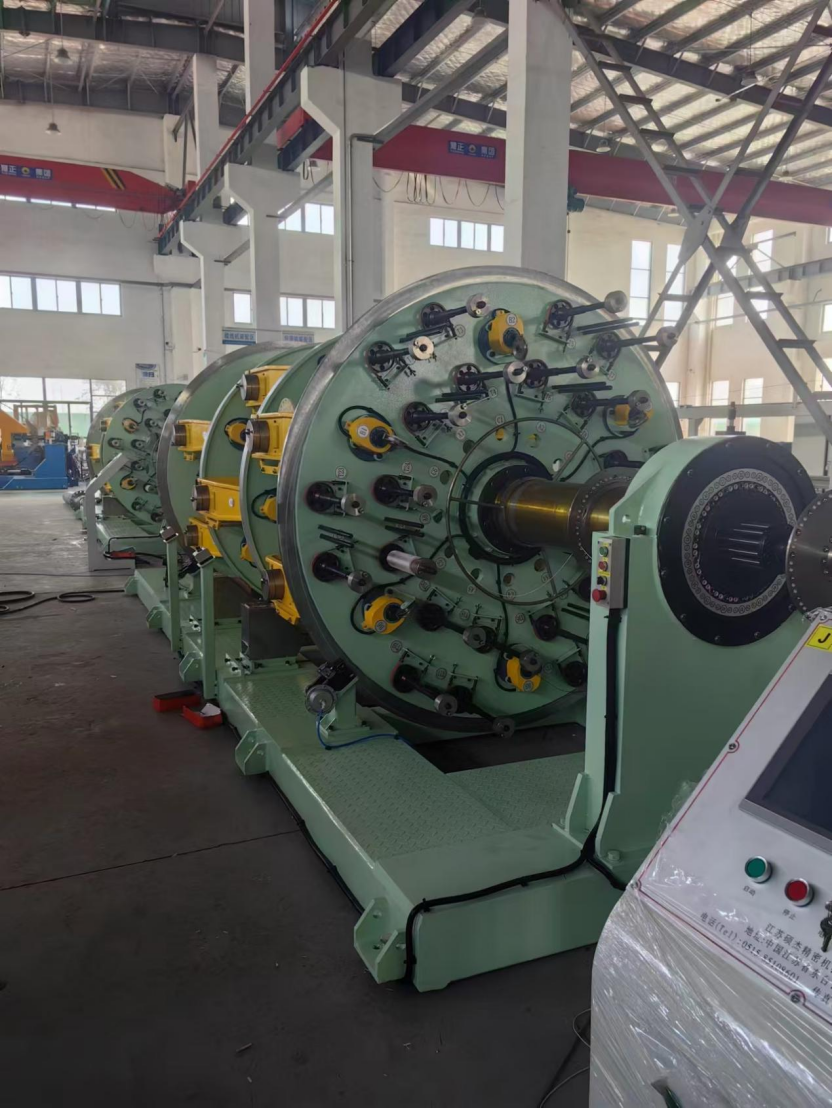

Mesin terdampar planet ialah sistem putaran berbilang gelendong di mana setiap gelendong bayar dipasang pada buaian berputar yang dipacu secara individu dalam rangka utama berputar yang lebih besar, membolehkan wayar individu dipintal bersama tanpa sebarang tekanan kilasan atau ubah bentuk yang tidak terkawal. Prinsip asas a mesin terkandas planet boleh dibandingkan dengan gerakan Bumi mengelilingi Matahari: sama seperti Bumi berputar pada paksinya semasa mengorbit Matahari, setiap gelendong wayar dalam mesin berputar mengelilingi pusatnya sendiri untuk membayar wayar, sambil serentak dibawa dalam laluan bulat mengelilingi titik pengumpulan pusat konduktor yang terkandas. Mekanisme dwi-putaran ini adalah kritikal kerana ia meneutralkan pusingan belakang yang sebaliknya akan terkumpul dalam setiap wayar jika ia ditarik dari gelendong pegun semasa diputar di sekeliling teras. Dalam susun atur standard, plat letak 1/2 inci (12.7 mm) dengan 18 bobbin boleh memproses sehingga 37 helai wayar individu dalam satu laluan, dengan kelajuan putaran rotor utama mencapai sehingga 100 hingga 300 pusingan seminit bergantung pada saiz mesin dan tolok wayar. Keseluruhan operasi dikawal oleh motor servo yang disegerakkan dan pengawal logik boleh atur cara (PLC) yang memastikan panjang letak—jarak paksi yang diperlukan untuk satu pusingan lengkap untaian di sekeliling teras—dikekalkan dalam toleransi kurang daripada ±1% . Wire Association International melaporkan bahawa tahap ketepatan ini diperlukan untuk terkandas sepusat berbilang lapisan yang digunakan dalam kabel kuasa voltan sederhana dan tinggi, di mana walaupun ketidakkonsistenan kecil dalam panjang lay boleh mewujudkan titik tekanan elektrik setempat yang membawa kepada nyahcas separa dan kegagalan penebat pramatang.
Kelebihan Kritikal Planetary Stranding Berbanding Kaedah Konvensional
Kelebihan menentukan mesin terkandas planet ialah keupayaannya untuk menghasilkan konduktor terkandas bebas kilasan sepenuhnya, yang mengekalkan sifat pemanjangan dan kekuatan putus wayar individu sambil mencapai keseragaman geometri yang unggul. Dalam penyendat sangkar tegar konvensional atau terdampar tiub, gelendong dipasang dalam bingkai berputar dan wayar ditarik keluar atas bebibir, memperkenalkan pusingan 360 darjah ke dalam setiap wayar untuk setiap putaran lengkap sangkar di sekeliling teras. Pusingan ini mencacatkan wayar secara kekal, mengurangkan kekuatan tegangannya dan menjadikannya mudah terdedah kepada sangkar burung—keadaan di mana untaian luar kabel siap terpisah daripada teras di bawah lenturan atau ketegangan. Sebaliknya, gerakan planet a mesin terkandas planet membatalkan lilitan, menghasilkan untaian yang terletak lurus sempurna dalam struktur kabel. Ini membolehkan konduktor terkandas mencapai faktor isian—nisbah jumlah luas keratan rentas wayar kepada luas keratan rentas konduktor—sehingga 93% hingga 95% , yang memaksimumkan kekonduksian elektrik untuk diameter tertentu. Untuk konduktor kuprum atau aluminium dalam penghantaran kuasa, peningkatan ketumpatan ini diterjemahkan terus kepada rintangan talian yang berkurangan dan kehilangan I²R yang lebih rendah. Selain itu, permukaan licin dan padat konduktor terkandas planet meminimumkan celah udara dan tonjolan yang boleh menyebabkan nyahcas korona dalam kabel voltan tinggi yang beroperasi melebihi 110 kV. Dengan mengurangkan keperluan untuk rakaman dan penyaringan yang meluas, pengilang boleh menjimatkan kos bahan yang ketara dalam jangka masa pengeluaran yang besar.
Di manakah Mesin Terdampar Planetary Digunakan dalam Industri Moden?
Mesin terdampar planet digunakan terutamanya dalam pengeluaran konduktor berprestasi tinggi di mana keperluan mekanikal dan elektrik adalah sangat ketat sehinggakan walaupun sedikit herotan wayar atau ketidakteraturan panjang letak tidak boleh diterima. Bidang aplikasi utama adalah seperti berikut:
- Kabel kuasa voltan tinggi dan voltan lebih tinggi: Konduktor yang dipadatkan sempurna tanpa kilasan yang dihasilkan oleh a mesin terkandas planet adalah penting untuk kabel berpenebat XLPE yang dinilai dari 66 kV hingga 500 kV. Menurut Brosur Teknikal CIGRE 720, permukaan luar licin konduktor segmental terkandas planet (konduktor Milliken) meminimumkan risiko pepohonan elektrik pada antara muka penebat konduktor, yang merupakan punca utama kegagalan kabel jangka panjang dalam rangkaian penghantaran bawah tanah.
- Kabel kuasa dasar laut dan dasar laut: Kabel ini tertakluk kepada lenturan dinamik berterusan dan ketegangan semasa operasi meletakkan. Kekuatan tegangan tinggi dan fleksibiliti yang dikekalkan oleh wayar tembaga atau aluminium terkandas bebas kilasan adalah penting untuk mengelakkan kerosakan konduktor. Kegagalan tunggal dalam kabel dasar laut boleh mengakibatkan kos pembaikan melebihi beberapa juta dolar, seperti yang dinyatakan oleh penganalisis industri dari Kumpulan CRU.
- Kawalan khusus dan kabel penghantaran data: Dalam lengan robot, pendawaian aeroangkasa dan kabel audio mewah, sebarang bunyi mikrofonik atau pantulan isyarat yang disebabkan oleh geometri konduktor yang tidak teratur adalah tidak boleh diterima. Kepekatan luar biasa dan kelancaran permukaan yang disampaikan oleh a mesin terkandas planet menyediakan ciri elektrik yang stabil yang diperlukan untuk impedans yang konsisten dan integriti isyarat.
- Kord keluli dan pengeluaran tali dawai: Untuk kord tetulang tayar dan tali pengangkat berkekuatan tinggi, filamen keluli individu mesti terkandas tanpa tekanan kilasan baki untuk mengelakkan longgar apabila dipotong. Terdampar planet digunakan untuk menghasilkan tali berbilang lembar dengan panjang letak yang sangat tepat dan putaran sifar di bawah beban.
Membandingkan Terdampar Planet dengan Sangkar Tegar dan Terdampar Tiub
Apabila pengeluar kabel menilai peralatan terkandas untuk barisan pengeluaran baharu, pilihan antara terdampar planet, terdampar sangkar tegar dan terdampar tiub melibatkan pertukaran antara kualiti produk, kelajuan pengeluaran dan pelaburan modal. Jadual di bawah menyediakan perbandingan langsung prestasi utama dan parameter aplikasi yang membezakan ketiga-tiga jenis mesin ini.
| Parameter | Mesin Terdampar Planetary | Strander Sangkar Tegar | Tubular Strander |
|---|---|---|---|
| Kilasan Bobbin | Pusingan sifar (gerakan planet membatalkan putaran) | Pusingan penuh (kubang dipasang dalam sangkar) | Pusing boleh ubah (bergantung pada mekanisme pusing belakang) |
| Kelurusan Wayar | Cemerlang; wayar individu kekal lurus sempurna | miskin; wayar membangunkan set heliks kekal | Sederhana; sebahagiannya diluruskan melalui pusingan belakang |
| Kelajuan Putaran Maksimum | 100–300 rpm (pemutar lebih besar) | 200–500 rpm | 500–2,000 rpm |
| Julat Saiz Konduktor | besar; sehingga 2,500 mm² keratan rentas | Sederhana hingga besar | Kecil hingga sederhana; sehingga 500 mm² |
| Pelaburan Modal | tinggi | Sederhana | Rendah hingga sederhana |
| Permohonan Utama | Kabel kuasa HV/EHV, kabel dasar laut, tali dawai | Konduktor atas kepala (ACSR), kabel tujuan am | Wayar bangunan, wayar automotif, kabel data |
Seperti yang digambarkan dalam jadual, mesin terkandas planet bukanlah yang terpantas atau termurah, tetapi ia memberikan konduktor berkualiti tinggi. Untuk kabel yang akan dipasang di bawah tanah atau di bawah air selama 40 tahun dan tidak boleh diganti tanpa projek kejuruteraan awam besar-besaran, kos pendahuluan tambahan terkandas planet boleh diabaikan berbanding kos seumur hidup bagi kerosakan penebat tunggal.

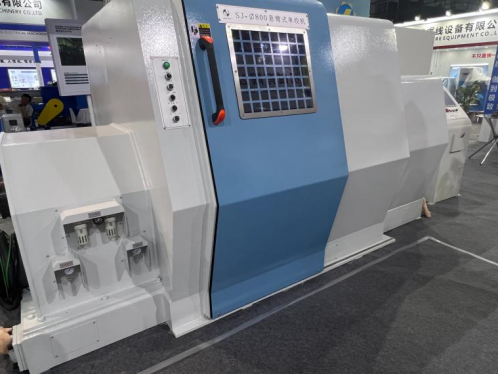

Spesifikasi Teknikal Utama dan Pertimbangan Operasi
Sampul prestasi mesin terkandas planet ditakrifkan oleh kapasiti gelendongnya, bilangan rotor, kelajuan putaran maksimum dan ketepatan sistem kawalan panjang letaknya. Strander planet bersaiz sederhana biasa yang direka untuk pengeluaran konduktor kabel kuasa akan mempunyai ciri-ciri berikut:
- Diameter gelendong: Kumparan berjulat daripada 400 mm hingga 630 mm dalam diameter bebibir, dengan kapasiti wayar sehingga 500 kilogram daripada kuprum atau aluminium setiap gelendong. Untuk pengalir besar yang terdampar, satu garisan boleh menggabungkan enam atau dua belas rotor, setiap satu membawa berbilang bobbin.
- Julat diameter wayar: Mesin boleh memproses wayar individu dari kira-kira 0.5 mm hingga 5.0 mm diameter, dengan julat khusus bergantung pada panduan penggelek dan tetapan penegang.
- Kawalan panjang lay: Pacuan servo moden mesin terkandas planets mencapai panjang letak dari sesingkat 30 mm hingga lebih 500 mm, boleh laras melalui skrin sentuh HMI. Panjang meletakkan disegerakkan secara elektronik dengan capstan pengambil untuk mengekalkan nisbah tetap walaupun kekili pengambil mengisi dan diameter berkesan berubah.
- Pra-memutar dan selepas pembentukan: Untuk konduktor yang dipadatkan, mesin mungkin dilengkapi dengan kepala pra-memutar yang menggunakan sedikit ubah bentuk plastik pada wayar yang masuk, dan acuan atau penggelek pasca pembentukan yang memampatkan konduktor terkandas kepada bentuk bulat atau segmen terakhirnya. Menurut kertas teknikal yang dibentangkan pada persidangan tahunan IWMA, penggunaan kuasa selepas membentuk 2 hingga 4 kilonewton boleh meningkatkan faktor isian dengan tambahan 3%.
Soalan Lazim Mengenai Mesin Planetary Terdampar
Apakah perbezaan antara terdampar planet dan terdampar tandan?
Tandan terdampar memulas semua wayar bersama-sama dalam satu busur berputar atau sangkar tanpa mengawal kedudukan setiap helai individu, yang mengakibatkan letak rawak dan herotan wayar yang agak besar. A mesin terkandas planet , sebaliknya, mengawal kedudukan, ketegangan dan kilasan setiap wayar dengan tepat, menghasilkan letak sepusat yang sangat teratur dengan sifar pusingan dalaman. Terkandas tandan digunakan untuk konduktor fleksibel kos rendah, manakala terdampar planet dikhaskan untuk kuasa kebolehpercayaan tinggi dan kabel data.
Bolehkah mesin terkandas planet menghasilkan konduktor padat?
Ya, dan ia selalunya kaedah pilihan. Oleh kerana wayar telah disusun dalam geometri sepusat yang sempurna dengan kilasan sifar, ia padat dengan lebih seragam di bawah tekanan acuan atau penggelek berbentuk. A mesin terkandas planet dipasang dengan kepala pemadatan boleh mengurangkan diameter konduktor sebanyak 8% hingga 12% sambil mengekalkan permukaan licin, bebas jurang, yang mengurangkan dengan ketara jumlah bahan penebat dan pelindung yang diperlukan dalam langkah penyemperitan berikutnya.
Apakah bahan yang boleh diproses pada mesin terdampar planet?
Mesin ini direka bentuk untuk mengendalikan kedua-dua wayar ferus dan bukan ferus, termasuk tembaga anil, kuprum ditarik keras, aluminium, aloi aluminium, dawai keluli tergalvani dan keluli tahan karat. Pilihan bahan bergantung pada aplikasi penggunaan akhir: tembaga dan aluminium untuk kekonduksian elektrik, dan keluli untuk kekuatan mekanikal dalam konduktor atas (ACSR) dan tali dawai. Keperluan kritikal ialah wayar mesti mempunyai ciri diameter dan pemanjangan yang konsisten untuk mengekalkan ketegangan seragam pada semua bobbin.
Bagaimanakah anda mengekalkan ketegangan yang tepat pada mesin terkandas planet?
Setiap buaian gelendong dilengkapi dengan brek geseran mekanikal boleh laras atau penegang elektromagnet aktif. Ketegangan ditetapkan kepada nilai yang biasanya antara 1 dan 10 Newton , bergantung pada diameter wayar dan kekuatan hasil. Jika ketegangan terlalu rendah, wayar akan longgar dan konduktor akan mempunyai kestabilan geometri yang lemah; jika terlalu tinggi, wayar boleh berleher ke bawah atau putus. Penentukuran tetap sistem penegang dengan meter ketegangan genggam adalah penting untuk mengekalkan kualiti produk, kerana ketegangan yang tidak sekata antara gelendong adalah punca utama ketidakteraturan panjang lay.
Memandangkan permintaan untuk penghantaran kuasa dan komunikasi data yang boleh dipercayai dan berkapasiti tinggi terus meningkat mesin terkandas planet kekal sebagai asas pembuatan kabel termaju. Keupayaannya untuk menyampaikan konduktor sempurna geometri yang bebas kilasan tidak dapat dipadankan dengan kaedah terkandas yang lebih pantas tetapi kurang tepat. Dengan melabur dalam teknologi planet, pengeluar wayar dan kabel memastikan konduktor kritikal yang menghubungkan grid kuasa, ladang angin luar pesisir dan rangkaian komunikasi kami akan berfungsi dengan selamat dan cekap selama beberapa dekad di bawah keadaan yang paling mencabar.
