Mesin 1250 Double Bow Stranding

Mesin Terdampar Busur Berganda 1250 ialah peranti perindustrian yang fungsi terasnya adalah untuk mengelilingi (memutar) berbilang wayar untai tunggal dengan cekap dan rapat mengikut corak tertentu, membentuk unit kabel yang stabil dari segi struktur dengan prestasi elektrik yang dipertingkatkan.

■ Reka bentuk Double Bow: Teras mesin terletak pada mekanisme "Double Bow" yang unik. Kedua-dua mekanisme tarik balik dan tarik balik berbentuk haluan ini berfungsi bersama-sama untuk memastikan ketegangan seimbang dan pergerakan lancar berbilang helai semasa berpusing berkelajuan tinggi, mengurangkan kerosakan tekanan dan meningkatkan keseragaman terkandas.
■ Keupayaan Terdampar Wayar yang Cekap: Direka untuk memproses sebilangan besar wayar tunggal secara serentak, ia boleh mengikat dan mengikat sejumlah besar konduktor, gentian optik atau bahan linear lain (sehingga had spesifikasi atasnya) dengan cekap.
■ Kawalan Terdampar Tepat: Melalui penghantaran dan kawalan mekanikal yang tepat (seperti pengambilan dan pembayaran gaya buaian), padang putar (ketatan putaran) dan arah pusingan adalah sangat konsisten dan boleh dikawal, yang penting untuk memastikan sifat elektrik, fleksibiliti dan kestabilan struktur kabel akhir. Pengurusan Imbangan Ketegangan: Struktur dwi-haluan, digabungkan dengan sistem pelarasan ketegangan, menguruskan ketegangan dinamik pelbagai helai dengan berkesan semasa berpusing berkelajuan tinggi, menghalang helai individu daripada terlalu ketat atau longgar, mengurangkan risiko pecah dan memastikan kebulatan dan kelurusan untai yang terkandas.
■ Kebolehsuaian dan Pengeluaran Fleksibel: Reka bentuk ini memuatkan pelbagai diameter dawai, bahan (seperti tembaga, aluminium, aloi dan gentian optik), dan konfigurasi berpusing, memastikan fleksibiliti pengeluaran.
■ Jaminan Pengeluaran Stabil: Struktur mekanikal yang teguh dan susun atur rasional memastikan operasi pengeluaran berkelajuan tinggi, berterusan dan stabil, memenuhi permintaan pembuatan kabel berskala besar.
■ Meningkatkan Prestasi Kabel: Matlamat utama adalah untuk menghasilkan teras wayar terkandas dengan kekonduksian elektrik yang sangat baik, kualiti penghantaran isyarat, keupayaan anti-gangguan, kekuatan mekanikal dan sifat lenturan yang fleksibel. Wayar terkandas ini merupakan komponen penting untuk pelbagai jenis wayar dan kabel, seperti kabel kuasa, kabel komunikasi dan kabel data.

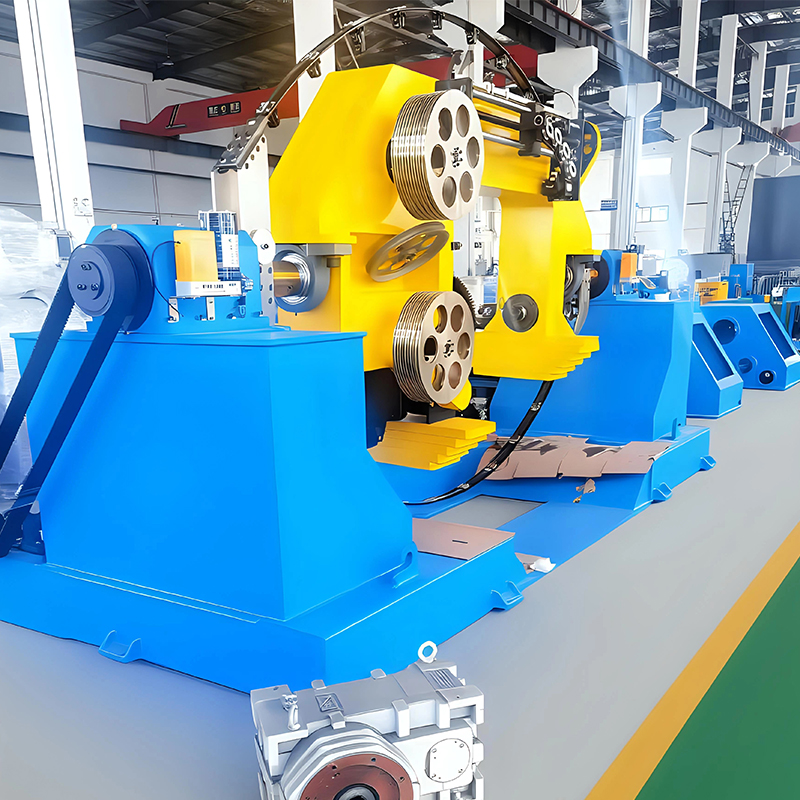

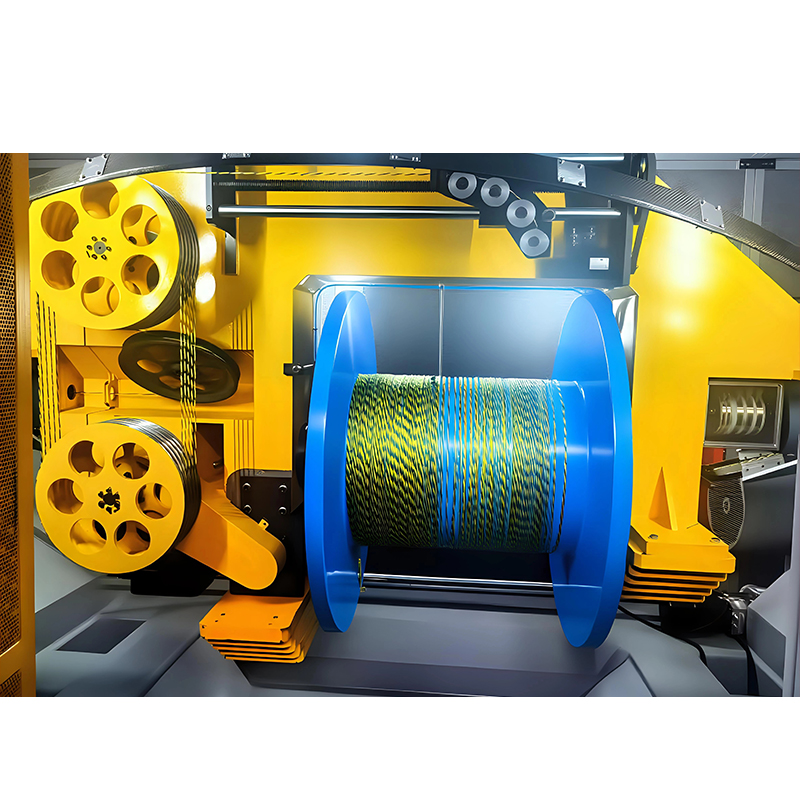

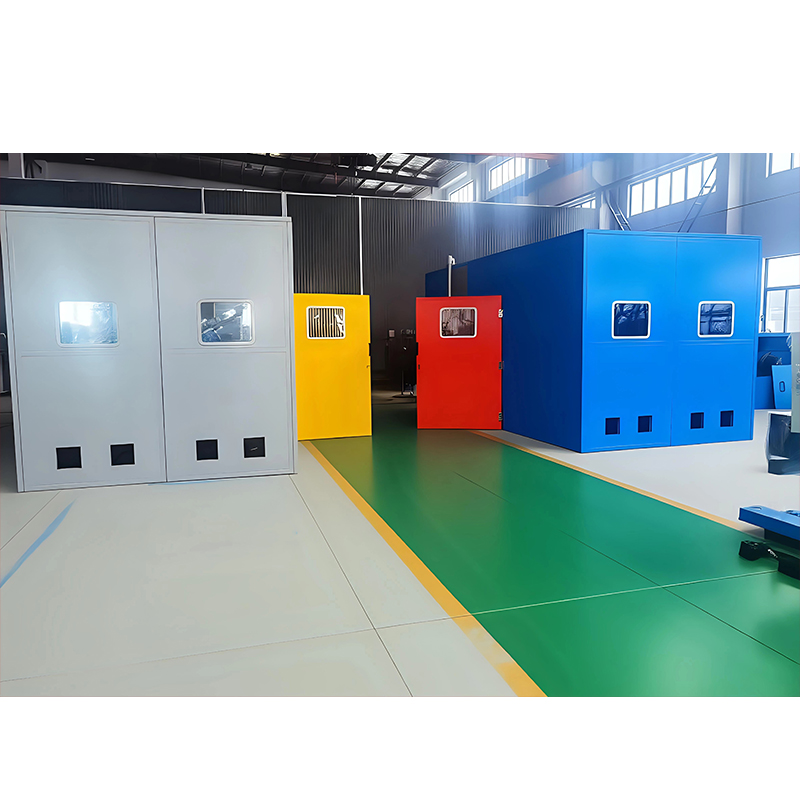

Mesin 1250 Double Bow Stranding
  • Mesin 1250 Double Bow Stranding
  • Mesin 1250 Double Bow Stranding
  • Mesin 1250 Double Bow Stranding

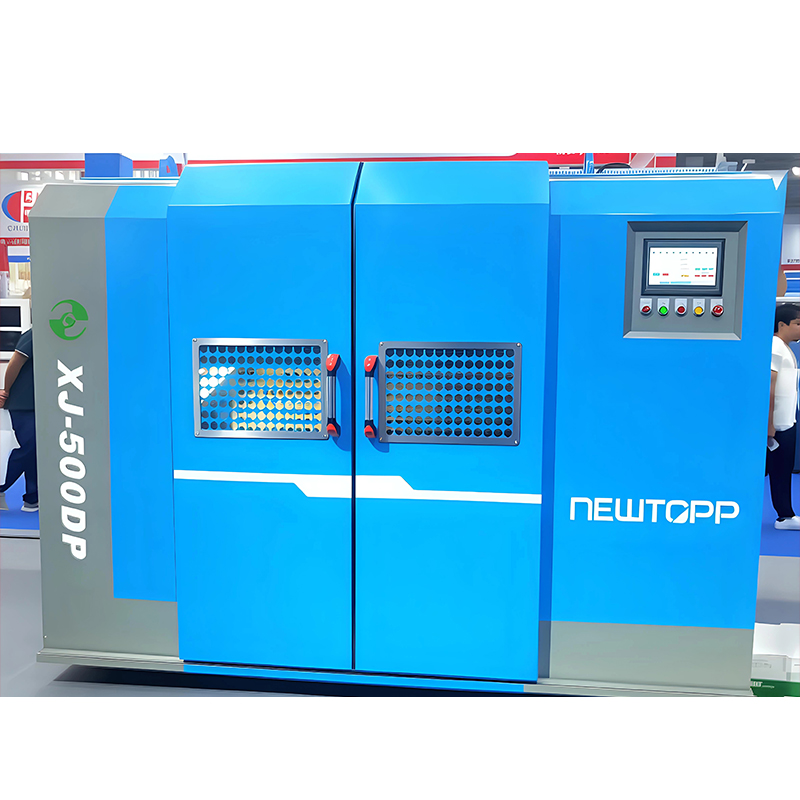

PRAV: Mesin Terdampar Jenis Mendatar/menegak Putar Belakang+pasangan

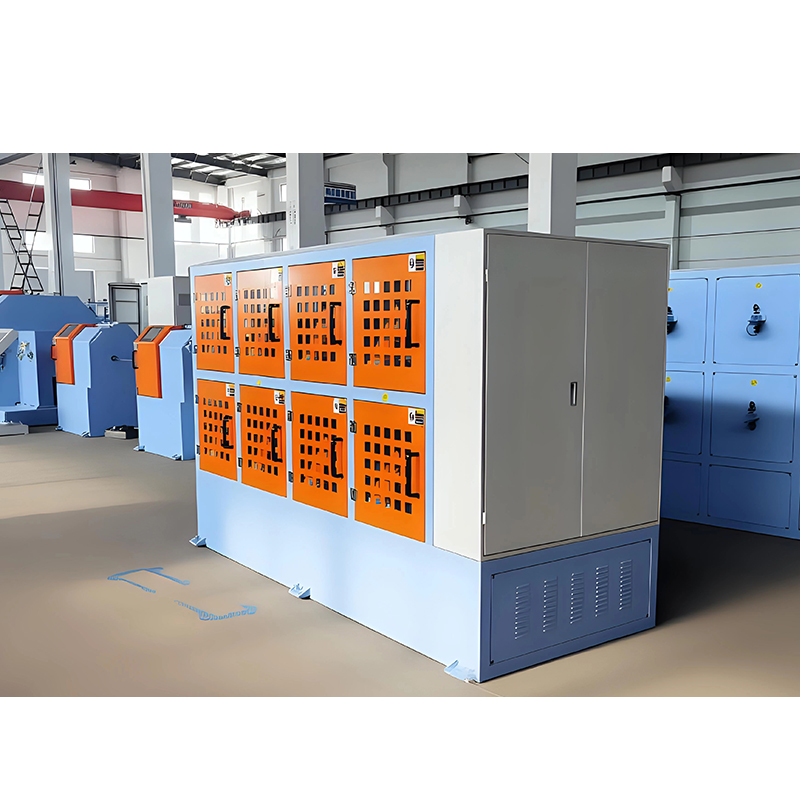

SETERUSNYA: Mesin Terdampar Tunggal Jenis Cantilever
PARAMETER TEKNIKAL
HUBUNGI KAMI
PRODUK BERKAITAN
TENTANG KAMI
Ketepatan NewTopp Jiangsu NewTopp Precision Machinery Co., Ltd.
Since its establishment in 2004, has specialized in the research, development, design, and manufacturing of high-end cable equipment. After more than a decade of development and continuous effort, our company has grown to encompass three manufacturing plants, an IoT technology company, and the Kunshan Newtopp branch.
Newtopp Precision ialah Perusahaan Teknologi Tinggi Negara dan telah memperoleh pensijilan kualiti ISO9001 dan pensijilan sistem pengurusan alam sekitar ISO14001. Meliputi 50 ekar, syarikat itu mempunyai pusat R&D bebas, pusat kemasan, dan gerai cat, menyepadukan R&D, reka bentuk, pembuatan dan jualan. Kami komited untuk menyediakan pelanggan dengan produk berkualiti tinggi dan perkhidmatan terbaik.
As a professional China Mesin 1250 Double Bow Stranding Manufacturer and Mesin 1250 Double Bow Stranding factory, Our company's sustainable development along the way is inseparable from the support and trust of our customers. The large enterprises have long-term cooperation with many customers from all walks of life.
PERSIJILAN KEHORMAT
SIJIL
KEMASKINI TERKINI
APA BERITA
INDUSTRI ILMU

The Mesin 1250 Double Bow Stranding ialah peralatan kritikal dalam industri pembuatan kabel, yang direka khusus untuk pendaratan heliks yang cekap, seragam dan berketepatan tinggi bagi berbilang wayar tunggal (seperti konduktor tembaga/aluminium atau unit gentian optik). Terasnya terletak pada struktur mekanikalnya yang unik, yang memastikan ketegangan seimbang dan panjang letak yang tepat untuk setiap wayar individu semasa operasi berkelajuan tinggi, dengan itu menghasilkan teras kabel dengan struktur yang stabil dan prestasi elektrik yang unggul. Sebagai salah satu produk unggulan Jiangsu Newtopp Precision Machinery Co., Ltd., Mesin 1250 Double Bow Stranding merangkumi kepakaran teknikal yang mendalam dan ketukangan pembuatan syarikat dalam bidang peralatan kabel mewah.


Prinsip Reka Bentuk Teras dan Sorotan Teknikal


1. Sistem Pay-Off Double Bow
Inilah asal usul nama model dan kelebihan terasnya berbanding mesin terkandas tradisional. Dua buaian berbentuk busur simetri, melalui kawalan segerak yang tepat, mencapai prestasi utama berikut:

Tunduk Tunggal Tradisional/Busur Tunduk Mesin 1250 Double Bow Stranding
Ketegangan wayar mungkin tidak sekata, menjejaskan kebulatan terdampar. Pampasan segerak tunduk ganda memastikan ketegangan yang sangat konsisten pada semua wayar, mengakibatkan terkandas ketat tanpa jurang.
Inersia tinggi semasa operasi berkelajuan tinggi boleh menyebabkan getaran dan wayar putus. Imbangan dinamik yang sangat baik memastikan operasi yang lancar, mengurangkan getaran dan tekanan wayar dengan ketara, sesuai untuk pengeluaran berterusan berkelajuan tinggi.
Masa henti yang lama untuk menukar gelendong atau menyelesaikan masalah. Reka bentuk ergonomik memudahkan operasi dan penyelenggaraan, mengurangkan masa henti yang tidak dirancang dan meningkatkan kecekapan pengeluaran keseluruhan.


2. Terdampar yang Cekap dan Kawalan Tepat

  • Kapasiti Tinggi: Direka bentuk untuk mengikat sehingga 1250 unit atau lebih (bergantung pada diameter wayar), memenuhi keperluan pembuatan teras kabel untuk keratan rentas besar, kabel berbilang teras.

  • Panjang Lay Tepat: Menggunakan transmisi mekanikal atau sistem kawalan servo termaju, menawarkan panjang letak yang stabil, boleh laras dan boleh berulang, mematuhi sepenuhnya pelbagai piawaian kabel (cth., UL, CE, VDE).

  • Kelajuan Tinggi: Reka bentuk busur berkembar yang dioptimumkan mengurangkan jisim berputar, membolehkan kelajuan mekanikal yang lebih tinggi sambil mengekalkan kualiti, dengan itu meningkatkan output.

Sebagai Perusahaan Berteknologi Tinggi Kebangsaan, pasukan R&D Newtopp telah menyepadukan pengalaman bertahun-tahun dengan sangkar dan tubular stranders ke dalam reka bentuk double bow, menggabungkan kecekapan stranders berkelajuan tinggi dengan kawalan ketegangan yang tepat bagi stranders sangkar.

Kawasan Permohonan Utama

Mesin 1250 Double Bow Stranding digunakan secara meluas dalam jenis kabel yang memerlukan konduktor terkandas berkualiti tinggi:

  • Kabel Komunikasi Data: Pasangkan berpusing atau teras terdampar untuk Cat5e, Cat6, Cat7, dsb.

  • Kabel Kuasa: Konduktor terkandas untuk kabel kuasa voltan rendah hingga sederhana.

  • Kabel Khusus: Ketepatan terdampar untuk kabel robot, abah-abah pendawaian automotif, kabel tenaga baharu (fotovoltaik, longgokan pengecasan) dan kabel bas industri.

  • Bahan Kawat Lain: Terdampar untuk kord telefon, kabel audio dan pelbagai bahan logam.

Memanfaatkan pengalamannya dalam menyediakan peralatan barisan pengeluaran yang lengkap untuk kabel data, kabel industri dan kabel robot, Newtopp memastikan bahawa 1250 Double Bow Stranding Machine berfungsi dalam sinergi yang sempurna dengan peralatan huluan dan hiliran (seperti penyemperit dan mesin pita Newtopp), membentuk barisan pengeluaran yang sangat cekap.

Panduan Pemilihan dan Penyelenggaraan Peralatan


1. Parameter Utama untuk Rujukan Pemilihan

Parameter Penerangan & Pertimbangan
Julat Diameter Wayar Berkenaan Sahkan julat diameter wayar tunggal yang akan terkandas, memastikan keserasian mesin.
Maks. Bilangan Unit Terdampar Pilih berdasarkan keperluan kiraan teras maksimum produk anda (mis., jenis 1250).
Julat Panjang Lay Sahkan ia meliputi keperluan panjang awam untuk semua spesifikasi produk anda.
Maks. Kelajuan Spindle Secara langsung memberi kesan kepada kecekapan pengeluaran; keseimbangan dengan kestabilan mesin.
Saiz Bobbin Bayar Padankan spesifikasi alatan dan bahan sedia ada untuk meminimumkan pelaburan tambahan.
Kaedah Kawalan Ketegangan Geseran mekanikal, brek zarah magnetik, atau motor servo; berbeza dari segi ketepatan dan kos.


2. Perkara Utama untuk Penyelenggaraan Rutin

  • Pelinciran Biasa: Lubricate bahagian bergerak seperti kotak gear dan galas dengan ketat mengikut manual.

  • Pembersihan: Keluarkan serpihan logam dan habuk di dalam mesin dengan segera untuk mengelakkan kehilangan ketepatan.

  • Pemeriksaan Sistem Ketegangan: Kalibrasi dan periksa mekanisme kawalan ketegangan secara kerap untuk memastikan prestasi responsif dan tepat.

  • Pemeriksaan Pengikat Mekanikal: Periksa bolt yang longgar di semua titik sambungan, terutamanya pada bahagian berputar berkelajuan tinggi.

  • Pemeriksaan Sistem Elektrik: Periksa status kerja penderia, brek, PLC dan komponen elektrik lain.

Jiangsu Newtopp Precision Machinery Co., Ltd. bukan sahaja menyediakan Mesin Terdampar 1250 Double Bow berkualiti tinggi tetapi juga menawarkan latihan pengendali yang komprehensif, manual penyelenggaraan terperinci dan sokongan alat ganti jangka panjang untuk memastikan peralatan mengekalkan prestasi optimum sepanjang kitaran hayatnya.

Soalan Lazim (FAQ)

S1: Apakah perbezaan utama antara Double Bow Strander, Tubular Strander dan Cage Strander?
A1: Perbezaan teras terletak pada sistem pembayaran dan kawalan ketegangan. Terdampar tiub mempunyai gelendong pegun, sesuai untuk terdampar kasar berkelajuan rendah. Terdampar sangkar mempunyai gelendong berputar dengan sangkar, menawarkan kawalan ketegangan yang baik untuk terdampar berbilang lapisan yang tepat tetapi dengan had kelajuan. Struktur dwi buaian 1250 Double Bow Stranding Machine ialah kompromi yang cekap. Ia menawarkan kawalan ketegangan yang lebih baik dan kelajuan yang lebih tinggi daripada strander tubular, dan struktur yang lebih ringkas dan lebih boleh diselenggara berbanding dengan strander sangkar berkelajuan tinggi, menjadikannya sangat sesuai untuk wayar berdiameter sederhana berkelajuan tinggi dan tepat dalam kiraan tinggi.

S2: Bagaimana untuk mengelakkan tegasan kilasan dalaman yang berlebihan atau springback dalam konduktor terkandas?
A2: Inilah sebenarnya intipati Mesin Terdampar Bow Berganda 1250. Reka bentuk simetri busur bergandanya dan sistem penyegerakan yang tepat memastikan ketegangan yang hampir sama untuk semua wayar pada titik penumpuan. Reka bentuk Newtopp mengoptimumkan laluan roda panduan dan sudut ambil, meminimumkan tegasan lentur yang tidak perlu, pada asasnya menghalang pengumpulan tekanan dalaman dan springback produk yang disebabkan oleh ketegangan tidak sekata atau ubah bentuk berlebihan.

S3: Bagaimanakah peralatan anda memastikan keserasian dengan barisan pengeluaran sedia ada?
A3: Sebagai pembekal rangkaian penuh yang meliputi R&D, reka bentuk dan pembuatan, Jiangsu Newtopp Precision Machinery Co., Ltd. memahami dengan mendalam kepentingan sinergi barisan pengeluaran. Kami menawarkan penyesuaian antara muka yang fleksibel (isyarat elektrik, dimensi mekanikal, padanan kelajuan, dsb.), memastikan Mesin Terdampar Double Bow 1250 boleh disepadukan dengan lancar ke dalam barisan pengeluaran sedia ada pelanggan atau barisan baharu yang terdiri daripada peralatan Newtopp yang lain (seperti penyemperit, mesin rakaman), membolehkan pengeluaran yang pintar dan berterusan.

S4: Apakah jangka hayat komponen utama, dan adakah ia mudah diganti?
A4: Newtopp berkeras untuk menggunakan galas, gear dan komponen elektrik berkualiti tinggi. Bahagian mekanikal utama diperkukuh dan dimesin dengan ketepatan untuk hayat perkhidmatan yang panjang. Sementara itu, peralatan ini mempunyai reka bentuk modular, dengan bahagian haus dan titik penyelenggaraan yang mudah diakses untuk penggantian mudah. Pangkalan syarikat, seperti yang ada di Kunshan, memastikan bekalan alat ganti tulen dan sokongan teknikal yang cepat.
